大型五軸機床
傳聞江湖上有一個寶貝，它是復合材料行業，特別是復合材料模具加工的終極武器。

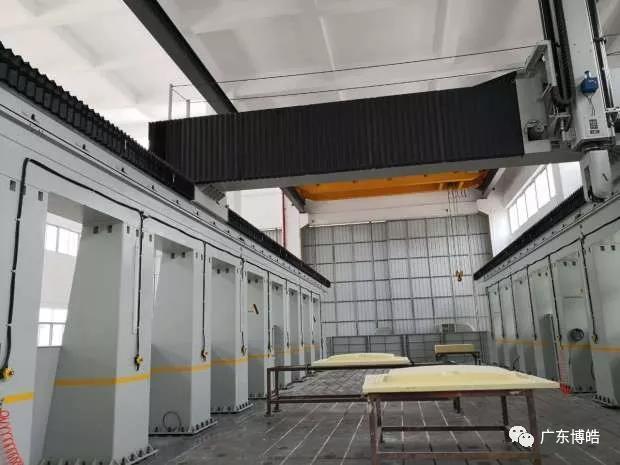

話不多說，讓我們揭開它神秘的面紗——大型高速五軸聯動數控龍門加工中心。
01 核心技術
A 設備名稱

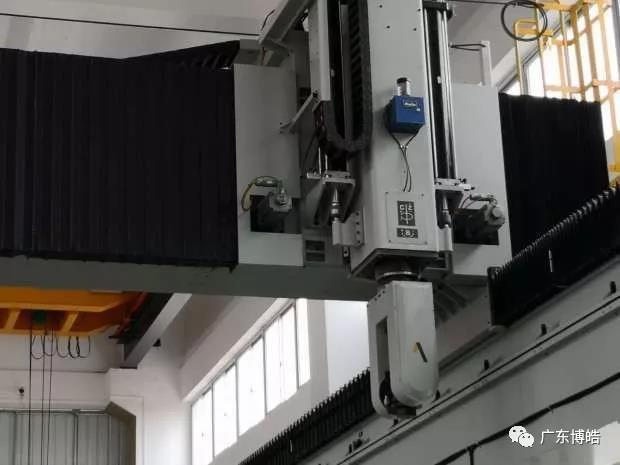

大型高速五軸聯動數控龍門加工中心
B 用途

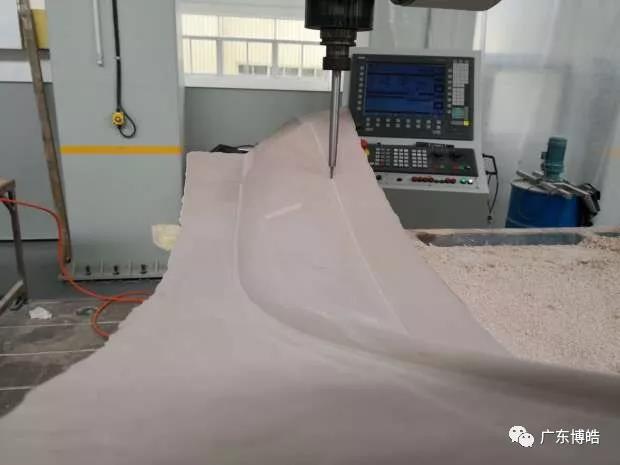

加工成型鋁、樹脂、復合材料等硬質材質材料的模型及模具
C 功能
工作區間，軸X，Y，Z，C，B五軸
02 設備相關要素
A 軸運動件
所有軸的動作由采伺服驅動和星行齒輪傳動完成。絕對測量系統直接裝在電機凸緣上。
B 軸安全裝置
每個軸都安裝有硬件安全裝置，此外還為X、Y和Z軸提供了軟開關。在每個軸的驅動放大器的特別電子開關裝置在發生短路或過載時提供保護。
C 操作面板
操作面板包括TFT彩色LCD顯示器、鍵盤（為NC和PC操作）和能通過手輪控制軸運動的手動控制盒。這些裝置安裝位置應保證機器在操作者的視野范圍內，它們將被裝在移動小車上。
D 電子設備
電子元件裝在下面的配電箱中：
它包括具有伺服控制器和CNC控制的PLC單元、用于伺服電機和主軸電源單元的功率電子元件、控制電源、繼電器、熔斷絲等。
E 連接電壓及電纜
基本電源：3PH/N/PE 400V AC±10% 22kVA。
F 壓縮空氣
8-10 bar的干燥清潔空氣。
G 設備定制必需數據
1、尺寸（總體大?。?/span>
連接尺寸（齒輪箱軸）；
2、安裝件；
3、結構形式；
4、零部件重量；
5、零部件材料（大致）；
6、相鄰零部件的質量、剛度和材料；
7、零部件圖和安裝位置圖；
8、密封，潤滑；
9、工作壓力，溫度；
10、速度，電功率和機械功率；
11、額定電壓，額定功率，切斷條件；
12、特殊氣候條件。
03 五軸加工中心應用

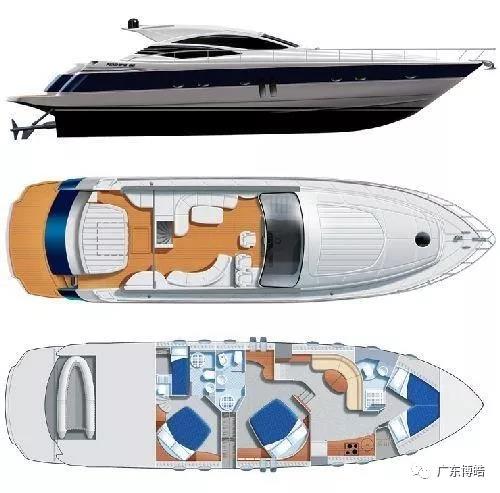

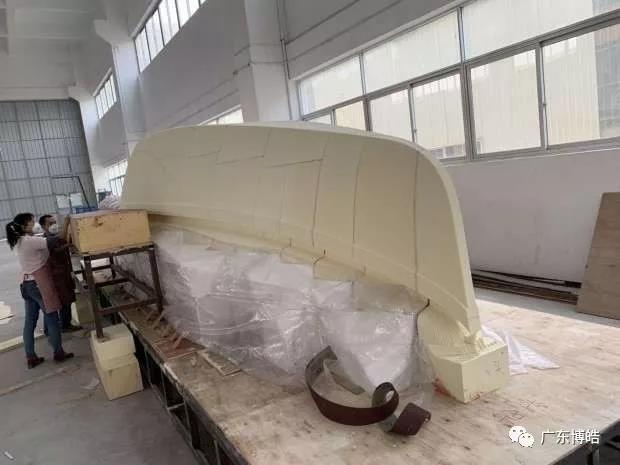

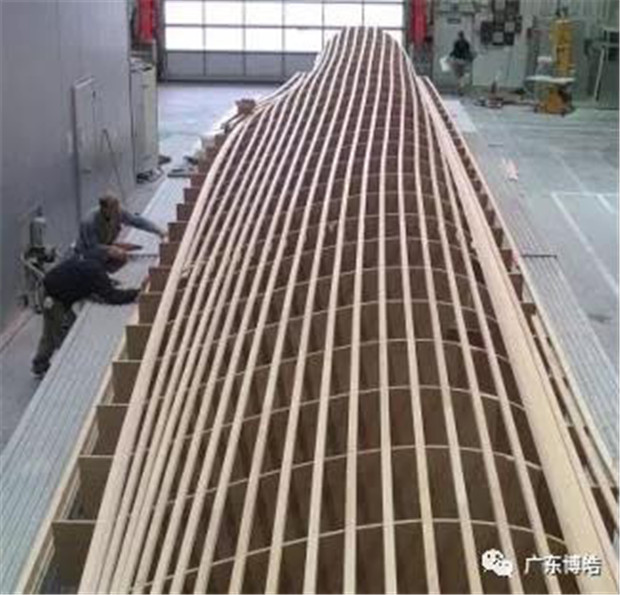

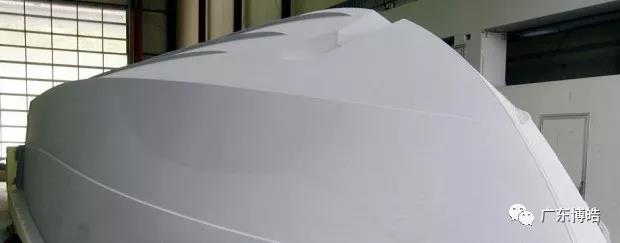

A 船舶模具制造
開篇說到這位全能型選手的應用范圍極廣，這不您看！

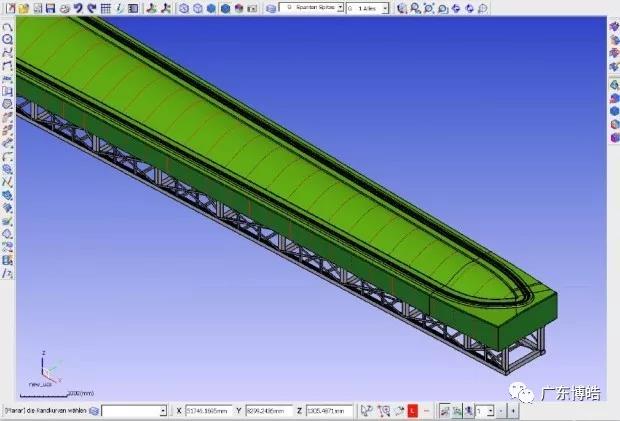

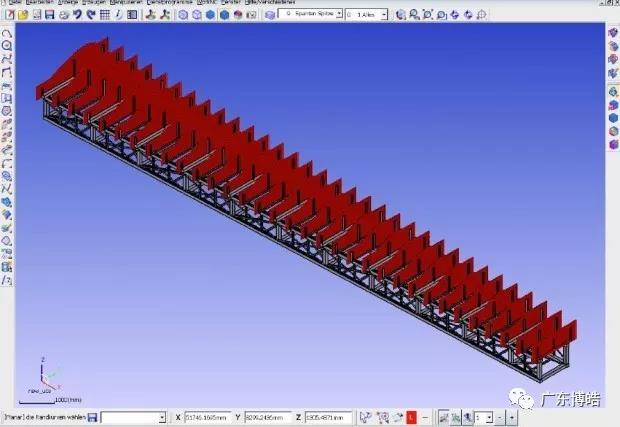

B 風電模具

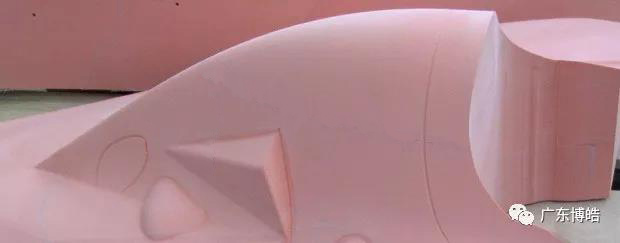

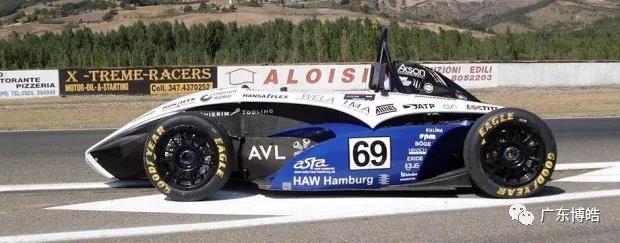

C 汽車模型制造
看了這位全能型選手的技能，小編五體投地，他——大型高速五軸聯動數控龍門加工中心，值得“復合材料行業終極武器”這個稱號！
