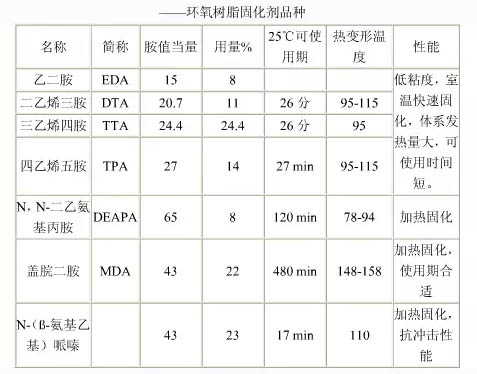

環(huán)氧樹脂固化劑一般都有自己的牌號，對于具體結(jié)構(gòu)，生產(chǎn)廠家一般保密，現(xiàn)在從文獻(xiàn)和參考書中找出部分牌號固化劑的基本結(jié)構(gòu)如下：
D-8
酮醛環(huán)氧化合物與脂肪族多元胺加成物，粘度低，固化速度適中，涂料適用期長。涂裝方便，形成的涂膜有良好的防腐性能，但是顏色較深。
T—31改性胺
酚醛－胺加成物，粘度大，固化速度快，可水下固化。但涂膜較脆。
591#
二乙烯三胺一丙烯腈共聚物（ B氰乙基化）， 淺黃色液體，毒性低，放熱量小，使用壽命長，需要加熱固化，固化條件：80℃，12h;用量為20—25%。
GY—051
縮胺，淺棕色液體，用量12—14%，固化條件：室溫，48小時。
590#
間苯二胺與環(huán)氧苯烷苯基醚縮合物，棕黑色液體，軟化點(diǎn)20℃以下，用量為15—20%，可室溫固化。
701#
苯酚甲醛己二胺縮合物，用量為25—35%，室溫固化4—8h。
702#
苯酚甲醛間苯二胺縮合物，用量23—35%，室溫固化4—8h。
703#
苯酚甲醛乙二胺縮合物，用量為36—42%，室溫固化4—8h
706#固化劑
鈦酸三異丙醇叔胺酯，棕黃色液體，用量為20—30%，固化：100℃，1 h；142℃，2h。
120#
乙二胺、二乙烯三胺，在少量水存在下與環(huán)氧乙烷反應(yīng)。 粘性液體，其揮發(fā)性和毒性比乙二胺少10003倍以上。在室溫快速固化環(huán)氧樹脂，用量16—18% 。
593
二乙烯三胺與丁基縮水甘油醚的加成物，25℃粘度為0.2 Pa.s，活性大，毒性低，室溫快速固化環(huán)氧樹脂，固化物柔性好。用量為23—25%，與環(huán)氧樹脂放熱反應(yīng)緩和，使用壽命約1小時。
70#酸酐
由丁二烯與順丁烯二酸酐合成，毒性和揮發(fā)性小，用量為70—80%，固化條件是150℃，4H。天津津東化工廠生產(chǎn)的液體酸酐。淺黃色液體，粘度低。
647#酸酐
由雙環(huán)戊二烯與順丁烯二酸酐合成。 淺黃色液體，用量為80—90%。固化條件150—160℃，8H。天津津東化工廠生產(chǎn)。
308桐油酸酐
由桐油改性的順丁烯二酸酐。 用量為100—200%，固化物柔軟，延伸性好，耐熱差。固化條件：100—120℃，6—10H。
704#
2甲基咪唑與環(huán)氧丙烷丁基醚加成物，室溫為棕紅粘稠液體，在80—120℃快速固化環(huán)氧樹脂，用量為10%
705#
2甲基咪唑與環(huán)氧丙基異辛基醚的加成物，室溫為棕紅粘稠液體，在80—120℃快速固化環(huán)氧樹脂，用量15%

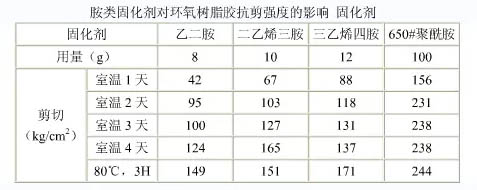

（文章來源：復(fù)合材料社區(qū)）
